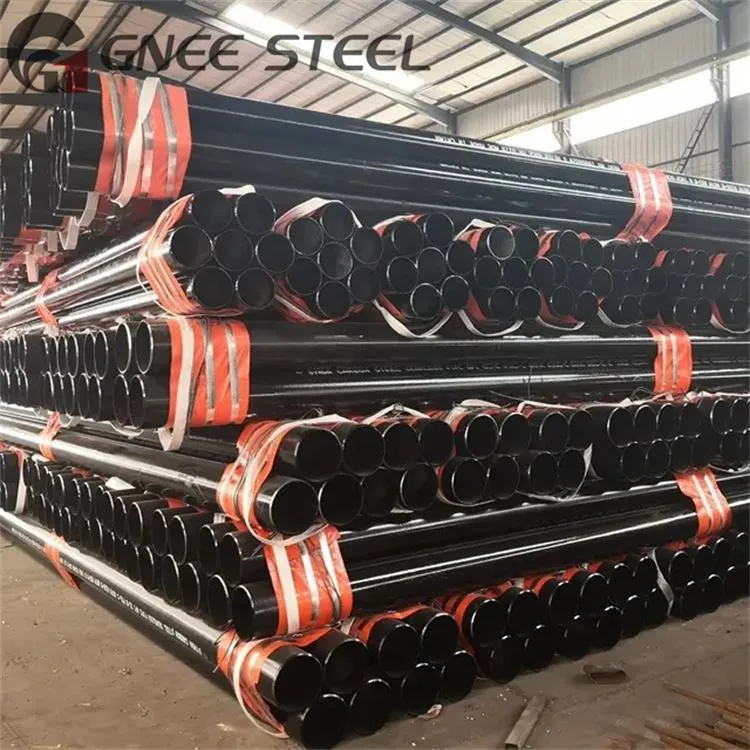

Pibell Di-dor Dur Carbon A106 Gradd B
Cyfansoddiad cemegol o 106B pibell ddur di-dor: carbon Llai na neu'n hafal i 0.30, manganîs: 0.29~1.0 6, ffosfforws: Llai na neu'n hafal i 0.035, sylffwr: Llai na neu'n hafal i 0.035, silicon: Mwy na neu'n hafal i 0 {21}}.10, cromiwm: Llai na neu hafal i 0.40, nicel: Llai na neu hafal i 0.40, copr: Llai na neu hafal i 0.40, molybdenwm: Llai na neu hafal i 0.15, fanadiwm: Llai na neu'n hafal i 0.08, cryfder tynnol: Mwy na neu'n hafal i 415MPa, cryfder cynnyrch: 240MPa, diamedr allanol 21.3 ~ 762mm, trwch wal 3.0 ~ 140mm,
Pibell ddur carbon di-dor A106 Gr Bmae ganddo briodweddau mecanyddol da a gwrthiant cyrydiad. Fe'i defnyddir yn gyffredin i gynhyrchu cydrannau piblinellau y mae angen iddynt wrthsefyll tymheredd a phwysau uchel, megis purfeydd olew a nwy, gweithfeydd pŵer, a phiblinellau cludo hylif pwysedd uchel.
ASME SA / ASTM A106 GR.B Pibellau a Thiwbiau Dur Di-dor Carbon Cyfansoddiad Cemegol :
| Cyfansoddiad Cemegol (%) | ||||||||||
| Gradd | C(Uchafswm) | Mn | Si(Min) | Cu(Max) | Ni(Max) | Cr(Uchafswm) | Mo(Max) | V(Uchafswm) | P(Uchafswm) | S(Uchafswm) |
| B | 0.3 | 0.29~1.06 | 0.1 | 0.4 | 0.4 | 0.4 | 0.15 | 0.08 | 0.035 | 0.035 |
A 106 Gradd B IBR Pibellau a thiwbiau Priodweddau mecanyddol:
| Priodweddau Mecanyddol: | ||
| Gradd | Cryfder Tynnol (Mpa), Min. | Cryfder Cynnyrch (Mpa), Min. |
| B | 415 | 240 |
Pibellau a Thiwbiau Pwysedd Di-dor Dur Carbon Goddefgarwch :
| NPS | 1/8″ i 1 1/2″ | Dros 1 1/2″ i 4″ | Dros 4″ i 8″ | Dros 8″ i 18″ | Dros 18″ i 26″ | Dros 26″ i 34″ | Dros 34″ i 48″ |
| OD Goddefiad | +/- 0.4 | +/- 0.8 | +1.6, -0.8 | +2.4, -0.8 | +3.2, -0.8 | +4.0, -0.8 | +4.8, -0.8 |
| Goddefgarwch WT | +/- 12.5% | ||||||
| Goddefiad Pwysau | +10%, -3.5% | ||||||
Pibell Ddi-dor Gradd B A106
Nid oes safon ar gyfer gwyriad positif trwch wal, ond mae terfyn pwysau. Ni ddylai pwysau unrhyw bibell ddur fod yn fwy na 10% o'r gwerth penodedig ac nid llai na 3.5%.
Hyd: Y gwyriad hyd a ganiateir ar gyfer pibellau dur hyd sefydlog yw +6/-0mm.
Plygwch: Dylai'r bibell orffenedig fod yn weddol syth.
Siâp diwedd: Oni nodir yn wahanol, rhaid cyflenwi pibellau dur yn unol â'r darpariaethau canlynol:
Mae pibellau dur sy'n llai na neu'n hafal i 48.3mm yn ddewisol. Dylid torri pennau pibellau o bob trwch wal yn wynebau pen gwastad neu wynebau pen gwastad gyda befelau.
Ar gyfer pibellau dur sy'n fwy na neu'n hafal i 60.3mm, ni ddylai trwch wal y bibell fod yn fwy na phibellau wedi'u tewhau a dylai fod ganddo wynebau pen gwastad â befelau. Mae ongl bevel pen llyfn y bevel a fesurir yn berpendicwlar i linell fertigol echelin y bibell yn 30 gradd +5 / -0 gradd, gydag ymyl gwraidd di-fin o 1.6±0.8mm. Pibellau dur sy'n fwy na neu'n hafal i 60.3mm. Pan fydd trwch wal y bibell yn fwy na thrwch wal y bibell drwchus, dylid ei thorri'n bennau gwastad.
