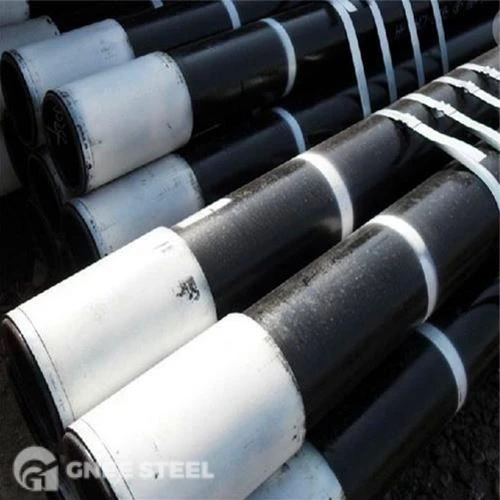

API 5CT P110 LTC Casing
API 5CT P110 LTC Casingyn cynrychioli cynnyrch blaenllaw o fewn y categori gradd cryfder uchel a ddefnyddir mewn drilio petrolewm a pheirianneg cynhyrchu. Ystyr LTC yw Long Thread Coupling.
Gradd P110: Mae hyn yn dod o dan y graddau dur cryfder uchel a ddiffinnir gan safon API 5CT (yn uwch na J55, K55, N80, a L80). Fel arfer mae'n mynd trwy broses trin gwres wedi'i ddiffodd a'i dymheru i gyflawni cryfder cynnyrch eithriadol o uchel.
Cysylltiad LTC: Edau Crwn Hir. O'i gymharu â chysylltiadau Short Round Thread (STC), mae LTC yn cynnwys adran edafedd hirach, sy'n cynnig cryfder tynnol uwch a pherfformiad selio; felly mae'n addas ar gyfer amgylcheddau gwasgedd dwfn a dwfn.
Senarios Cais:Ffynon dyfnion, ffynhonnau uwch-dwfn, acronfeydd olew a nwy pwysedd uchel. Fodd bynnag, nid yw P110 yn addas ar gyfer amgylcheddau asidig sy'n cynnwys crynodiadau uchel o hydrogen sylffid (H2S)-lle mae'n agored i gracio cyrydiad straen{4}}ac mewn achosion mae gradd C110 yn cael ei dewis yn lle hynny fel arfer.
Dechreuwch Eich Prosiect Casio LTC P110 gyda Chyflenwr Dibynadwy
Manyleb API 5CT P110 LTC
| Eitem | Paramedr |
|---|---|
| Safonol | API Spec 5CT (argraffiad diweddaraf) |
| Gradd | P110 |
| Lefel Manyleb Cynnyrch | PSL-1, PSL-2, PSL-3 |
| Proses Gweithgynhyrchu | Yn ddi-dor (yn nodweddiadol ar gyfer P110), neu wedi'i Weldio (llai cyffredin) |
| Math Edau | LTC (Llinyn Crwn Hir, yn unol ag API 5B) |
| Diamedr Allanol Cyffredin (OD) | 4-1/2" (114.3 mm) i 20" (508 mm) |
| Ystod Hyd | R1 (4.88–7.62 m), R2 (7.62–10.36 m), R3 (10.36–14.63 m) |
API 5CT P110 Cod Lliw LTC
Mae API 5CT yn nodi marciau band lliw llym er mwyn hwyluso adnabyddiaeth gyflym o raddau dur yn y maes.
Corff Pibell: Un band gwyn.
Lliw Cyplu: Mae'r cyplydd cyfan wedi'i baentio'n wyn.
Marciau Ychwanegol: Ar gyfer graddau PSL-2 neu PSL-3, mae marciau stribed lliw ychwanegol fel arfer yn cael eu hychwanegu wrth ymyl y band gwyn.
Pibell casio API 5CT P110 Cyfansoddiad Cemegol
| Gradd | C Llai na neu'n hafal i | Si Llai na neu hafal i | Mn Llai na neu hafal i | P Llai na neu hafal i | S Llai na neu'n hafal i | Cr Llai na neu'n hafal i | ‘Llai na neu hafal i | Cu Llai na neu hafal i | Mo Llai na neu hafal i | V Llai na neu hafal i |
| API 5CT P110 | 0.26-035 | 0.17-0.37 | 0.40-0.70 | 0.020 | 0.010 | 0.80-1.10 | 0.20 | 0.20 | 0.15-0.25 | 0.08 |
API 5CT P110 OCTG Eiddo Mecanyddol Pipe
| Eiddo | imperial (psi) | metrig (MPa) |
|---|---|---|
| Cryfder Cynnyrch | 110,000 – 140,000 | 758 – 965 |
| Cryfder tynnol (min) | 125,000 | 862 |
| Caledwch | Dim gofyniad penodol | Yn nodweddiadol28–32 HRC |
| Elongation | Wedi'i gyfrifo ar sail-ardal drawsdoriadol | Penderfynir yn gyffredin gan ddefnyddio 0.2% dull gwrthbwyso |
Pibellau Casio Oilfield API 5CT P110Siart Maint a Goddefgarwch
| OD enwol (modfedd) | Trwch wal (mm) | Pwysau Damcaniaethol (lb/ft) | ID drifft (mm) |
|---|---|---|---|
| 5-1/2" | 9.17 | 17.00 | 121.36 |
| 7" | 10.59 | 26.00 | 157.07 |
| 9-5/8" | 11.99 | 47.00 | 220.50 |
API 5CT P110 Oilfield CasingGoddefiadau
Diamedr y tu allan (OD):
Ar gyfer corff pibell Yn fwy na neu'n hafal i 4-1/2": +1.00% / -0.50%
Trwch Wal:
Ni ddylai isafswm trwch wal fod yn llai na -12.5%o'r gwerth enwol
Pwysau:
Fesul uniad sengl: +6.5% / -3.5%
Ar gyfer cludo cerbyd llawn (trên): -1.75%
Hyd:
Rhaid i hyd gwirioneddol pob pibell gydymffurfio â manylebau contract yn unol â R1, R2, neu R3ystod
Gofynion Arolygu ar gyfer API 5CT P110 LTC Casing
Gan fod P110 yn radd cryfder uchel, mae ei ofynion arolygu yn hynod drylwyr, wedi'u cynllunio i ddileu hyd yn oed y diffygion arwyneb a mewnol lleiaf.
Archwiliad gweledol:
Rhaid i arwynebau mewnol ac allanol y corff pibell fod yn rhydd o lapiau, crafiadau a chraciau.
Archwiliad ansawdd wyneb edau (yn rhydd o burrs neu edafedd wedi torri).
Arolygiad Dimensiynol:
Defnyddio calipers, mesuryddion trwch wal, mesuryddion cylch, a mesuryddion plwg i wirio OD, trwch wal, hyd, a pharamedrau edau (traw, tapr, ac uchder edau).
Prawf Hydrostatig:
Rhaid i bob cymal casio gael-prawf pwysedd hyd llawn. Mae'r pwysau prawf ar gyfer P110 fel arfer yn uchel iawn (yn aml yn amrywio o 7,000 psi i dros 10,000 psi, yn dibynnu ar drwch wal), gydag amser dal o ddim llai na 5 eiliad.
Profion nad ydynt yn Ddinistriol (NDT):
Profi Ultrasonic (UT): Yn archwilio'r corff pibell am ddiffygion mewnol ac unffurfiaeth trwch wal.
Arolygiad Gronynnau Magnetig (MPI): Fe'i defnyddir yn bennaf i ganfod craciau mewn edafedd a phennau pibellau.
Arolygiad Electromagnetig (EMI): Yn canfod diffygion hydredol a thraws.
Prawf Drifft:
Mae mandrel drifft o faint safonol yn cael ei basio trwy hyd cyfan y bibell i sicrhau bod y diamedr mewnol yn rhydd o anffurfiad, a thrwy hynny yn gwarantu taith esmwyth yr offer twll i lawr dilynol.
Profion Dinistriol (Profion Corfforol a Chemegol):
Prawf tynnol: Yn gwirio cryfder cynnyrch a chryfder tynnol.
Prawf gwastadu: Yn gwirio cywirdeb y sêm weldio neu hydwythedd y deunydd (mae gofynion penodol hefyd yn berthnasol i bibellau di-dor).
Prawf Effaith (Charpy V-Notch): Ar gyfer P110-yn enwedig y PSL-2 gradd-tymheredd isel profion effaith yn orfodol i sicrhau caledwch digonol.

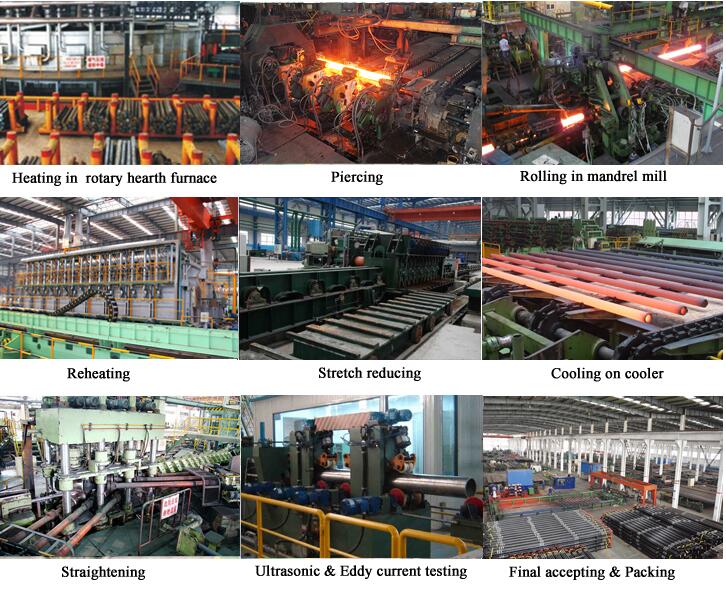

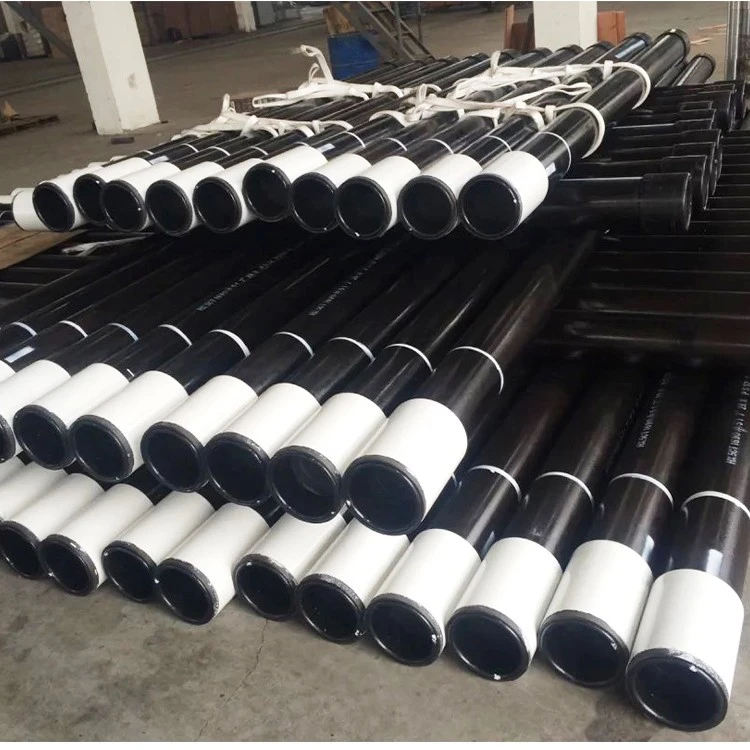

GNEE API 5CT P110 LTC Casio ffatri cyfarpar
API 5CT P110 LTC Olew casin ffynnon offer prawf pibell
Tystysgrif GNEE API 5CT P110 LTC Casio Ffynnon Ddofn
FAQ
A ellir defnyddio P110 mewn gwasanaeth sur (H2S ffynhonnau)?
P110yn gyffredinol ni argymhellir ar gyfer ffynhonnau gwasanaeth sur sy'n cynnwysH₂S, gan ei fod yn agored i straen sulfide cracio cyrydiad (SSC) ac yn peri risg uchel o gracio.
Er bod gan P110 gryfder uchel (cryfder cynnyrch o 110,000 psi) a'i fod yn addas ar gyfer ffynhonnau pwysedd dwfn, uchel, mae API 5CT yn nodi'n glir nad yw P110 yn bodloni'r gofynion.NACE MR0175/ISO 15156cymhwyster ymwrthedd cyrydiad o dan amodau PSL-1, a dim ond o dan amgylchiadau penodol a reolir (fel sych, y gellir ei ddefnyddio'n ofalus).CO₂, amgylcheddau pH isel heb H₂S am ddim).
Os oes angen deunyddiau tiwbaidd ar gyfer amgylcheddau H₂S, mae opsiynau felL80-13Cr, C110, neu gasin gwrthsefyll sylffid arbenigol, gyda sicrwydd bod y deunyddiau'n cydymffurfio â safonau NACE.
Beth yw casin P110 High Collapse (HC)?
Mae casin Cwymp Uchel P110 (HC) yn gasyn cryfder uchel sydd wedi'i ddylunio'n benodol ar gyfer amgylcheddau tymheredd dwfn, hynod o ddwfn ac uchel, tymheredd uchel (HPHT). Gyda gradd ddur o P110, mae'r dynodiad "HC" (Cwymp Uchel) yn nodi bod ei wrthwynebiad cwymp yn sylweddol uwch na safonau API, gan ei gwneud yn addas ar gyfer ffurfiannau cymhleth sy'n dueddol o gwympo ffynnon neu'n destun pwysau allanol uchel iawn.
Trwy optimeiddio cyfansoddiad cemegol, rheoli straen gweddilliol, a manwl gywirdeb geometrig (fel cymhareb D / t ac hirgrwn), mae'r casin hwn yn gwella'n fawr ei allu i wrthsefyll pwysau allanol. Fe'i defnyddir yn gyffredin mewn cymwysiadau heriol megis drilio dŵr dwfn, ffurfiannau straen uchel, neu ail-weithio hen ffynhonnau, gan sicrhau cyfanrwydd tyllu ffynnon.
Ar gyfer beth y defnyddir cyfaint annular rhwng casin a thiwbiau?
Mae cyfaint annular yn cyfeirio at gyfaint y gofod annular rhwng y casin a'r tiwbiau, a ddefnyddir yn bennaf ar gyfer cylchredeg yn dda -ladd hylif, rheoli pwysedd twll gwaelod, oeri'r offer drilio, a chario toriadau. Mae'n hanfodol bwysig ar gyfer rheoli ffynnon a diogelwch yn ystod gweithrediadau ffynnon olew a nwy.
Mae cyfrifo'r cyfaint hwn yn gywir yn helpu i wneud y gorau o weithrediadau lladd yn dda, atal ciciau neu golledion, a sicrhau dadleoliad hylif manwl gywir yn ystod gweithrediadau fel smentio, asideiddio a hollti hydrolig.
