Cyflymder Annular (AV) yw'r cyflymder y mae hylif drilio (mwd) neu sment yn teithio i fyny yn y gofod rhwng y tu allan i'r bibell drilio (neu'r tiwb) a thu mewn y casin.
Mae cyfrifo AV yn hanfodol ar gyferglanhau twll(sicrhau bod toriadau'n cael eu cario i'r wyneb) a rheoliECD (Dwysedd Cylchol Cyfwerth).
Dyma'r fformiwlâu a'r broses cam-wrth-i gyfrifo Cyflymder Annular gan ddefnyddio Unedau Maes ac Unedau Metrig.
Atal Pibell Sownd: Optimeiddiwch eich Cyflymder Blynyddol gyda Atebion OCTG Premiwm.
Y Fformiwlâu
A. Unedau Maes Olew (Safonol)
Mae'r fformiwla fwyaf cyffredin a ddefnyddir yn y maes yn darparu'r canlyniad yntraed y funud (ft/mun).
AV=24.5×Q/(ID2−OD2)
AV= Cyflymder Blynyddol (traed y funud, tr/mun)
Q= Cyfradd Cylchrediad Mwd (galwni y funud, GPM)
ID= Diamedr Mewnol yCasio(modfeddi)
OD= Diamedr y tu allan i'rPibell Dril neu Diwb(modfeddi)
24.5= Cyson (trosi unedau arwynebedd ac unedau llif yn gyflymder)
B. Unedau Metrig
Darperir y canlyniad ynmetr y funud (m/munud).
AV=1273.24×Q/(ID2−OD2)
AV= Cyflymder Blynyddol (metrau y funud, m/munud)
Q= Cyfradd Cylchrediad Mwd (litr y funud, LPM)
ID= Diamedr Mewnol yCasio(milimetrau, mm)
OD= Diamedr y tu allan i'rPibell Dril(milimetrau, mm)
Cam-wrth-Cyfrifiad Cam (Enghraifft o Unedau Maes)
Senario:
Casin:9-5/8" P110 (YIDyn 8.681 modfedd).
Pibell Dril:5" OD.
Cyfradd Llif (Q):600 GPM.
Cam 1: Sgwariwch y diamedrau.
ID2=8.681×8.681=75.359
OD2=5.0×5.0=25.0
Cam 2: Cyfrifwch y gwahaniaeth (y ffactor "Ardal").
75.359−25.0=50.359
Cam 3: Lluoswch y gyfradd llif â'r cysonyn.
24.5×600=14,700
Cam 4: Rhannwch ganlyniad Cam 3 â chanlyniad Cam 2.
AV=14,700/}50.359=291.9 tr/mun
Dull Amgen (Defnyddio Cynhwysedd Blynyddol)
Os ydych chi eisoes yn gwybod yGallu Annular(bbl/ft), gallwch ddefnyddio'r dull dau-gam hwn:
Dod o hyd i Gynhwysedd Blynyddol (AC):
AC(bbl/ft)=(ID2−OD2)/1029.4
Cyfrifwch Gyflymder:
AV(ft/mun)=Cyfradd Llif (BPM)/Cynhwysedd Flynyddol (bbl/ft)
(Sylwer: BPM=Casgenni Fesul Munud. Os oes gennych GPM, rhannwch gyda 42 yn gyntaf).
Pam Mae Cyflymder Annular yn Bwysig ar gyfer OCTG
Glanhau Twll (Atal "Pibell Sownd")
Egwyddor:Rhaid i fwd lifo i fyny yn ddigon cyflym i gario toriadau craig i'r wyneb.
Canlyniad:Os yw AVrhy isel, bydd toriadau yn setlo a "chladdu" y llinyn dril, gan arwain at filiynau o ddoleripibell sownddamweiniau.
Rheoli Pwysau (Atal "Cylchrediad Coll" neu "Blowouts")
Egwyddor:Mae cyflymder uwch yn creu mwy o ffrithiant, sy'n cynyddu -pwysedd twll gwaelod (Dwysedd Cylchrediad Cyfwerth, neu ECD).
Canlyniad:Os yw AVrhy uchel, gall y pwysau dorri'r ffurfiad (cylchrediad coll). Os yw'n rhy isel, efallai y bydd yn methu â chynnwys pwysau ffurfio, gan arwain at achwythu allan.
Smentio Ansawdd (Sicrhau "Ynysu Parth")
Egwyddor:Wrth smentio'r casin, mae angen cyflymder penodol i ddadleoli'r mwd yn llwyr â sment.
Canlyniad: Anmhriodolmae cyflymder yn arwain at "sianelu" a sêl wael, gan achosi cyrydiad casin allanol a byrhau bywyd y ffynnon.
Diogelu pibellau (Atal "Erydiad")
Egwyddor:Mae -mwd cyflymder uchel sy'n cynnwys tywod yn gweithredu fel sgraffiniad, gan dreulio'r waliau dur i lawr.
Canlyniad:Os yw AVyn gyson rhy uchel, bydd yn erydu'r casin a'r cyplyddion, yn teneuo'r waliau pibell ac o bosibl yn achosimethiant pibell.
Offer Proses GNEE API 5CT OCTG
GNEE API 5CT OCTG Offer prawf pibellau

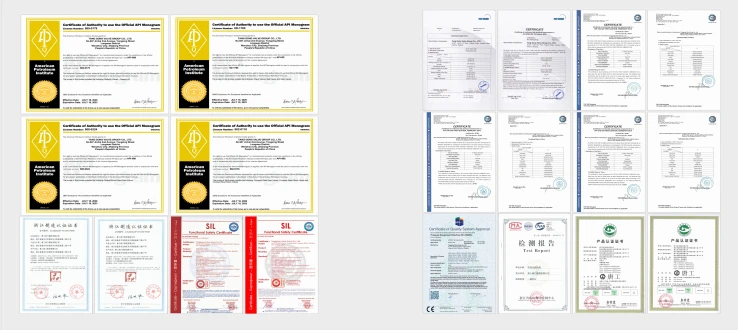

Tystysgrif casio ffynnon olew GNEE API 5CT
